1. 干接点和湿节点/ Definition of dry contact

(1) 干节点：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；

常见的干接点信号有：

a) 各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；

b) 各种按键；

c) 各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；

d) 继电器、干簧管的输出；有干接点就有湿接点。

(2) 湿接点：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；

常见的湿接点信号有：

a) 如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；

b) 把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

c) NPN三极管的集电极输出和VCC；

d) 达林顿管的集电极输出和VCC；

e) 红外反射传感器和对射传感器的输出；

2. UART、RS232、COM/ UART、RS232、COM

UART是通用异步收发器（异步串行通信口）的英文缩写，它包括了RS232、RS499、RS423、RS422和RS485等接口标准规范和总线标准规范，即UART是异步串行通信口的总称。

RS232、RS499、RS423、RS422和RS485等，是对应各种异步串行通信口的接口标准和总线标准，它规定了通信口的电气特性、传输速率、连接特性和接口的机械特性等内容。实际上是属于通信网络中的物理层（最底层）的概念，与通信协议没有直接关系。而通信协议，是属于通信网络中的数据链路层（上一层）的概念。

COM口是异步串行通信口的简写，串口通常是9针，也有25针的接口，最大速率115200bps，串口的接口标准规范和总线标准规范是RS-232，有时候也叫做RS-232口。

3. RS232与RS485的主要区别/ Main differences between RS232 and RS485

规定	RS232 (MAX232)	R485/RS422（MAX485）
工作方式	单端	差分
节点数	1收、1发	1发32收(1发128收,MAX487)
最大传输电缆长度	15m	1220m
最大传输速率	20Kb/S	2.5Mb/s (1m以内)
最大驱动输出电压	-5V～+5V	-5V～+5V
驱动器负载阻抗(Ω)	300	27
接收器输入电压范围	+/-15V	-7V～+12V
接收器输入门限	+/-3V	+/-200mV
接收器输入电阻(Ω)	7K	12K(48K,MAX487)
驱动器共模电压		-1V～+3V
接收器共模电压		-7V～+12V

4. 异步串口通讯协议的工作原理/Asynchronous serial communication protocol

其中各位的意义如下：

a) 起始位：先发出一个逻辑”0”的信号，表示传输字符的开始。

b) 数据位：紧接着起始位之后。数据位的个数可以是4、5、6、7、8等，构成一个字符。通常采用ASCII码。从最低位开始传送，靠时钟定位。

c) 奇偶校验位：数据位加上这一位后，使得“1”的位数应为偶数(偶校验)或奇数(奇校验)，以此来校验资料传送的正确性。

d) 停止位：它是一个字符数据的结束标志。可以是1位、1.5位、2位的高电平。

e) 空闲位：处于逻辑“1”状态，表示当前线路上没有资料传送。

f) 波特率：是衡量数据传送速率的指针。表示每秒钟传送的二进制位数。例如数据传送速率为120字符/秒，而每一个字符为10位，则其传送的波特率为10×120＝1200字符/秒＝1200波特。

5. 差分信号及差分信号抗干扰原理/Differential signal and anti-interference principle

差分传输：一种信号传输的技术，差分传输在这两条线上都传输信号，区别于传统的一根信号线一根地线的做法，差分信号，这两个信号的振幅相等，相位相反。在这两根线上的传输的信号就是差分信号。信号接收端比较这两个电压的差值来判断发送端发送的是逻辑0还是逻辑1。在电路板上，差分走线必须是等长、等宽、紧密靠近、且在同一层面的两根线。

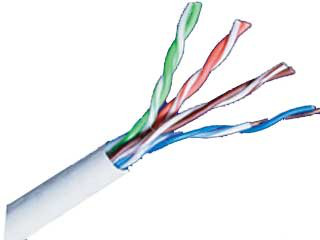

传输差分信号的线缆必须是双绞线，如图所示：

差分信号抗干扰原理：由于双绞线是2根紧密残绕在一起的一股线，当有外部干扰的时候，2根线缆受到的干扰信号是一样的，产生同样的波动，这干扰信号在接收端进行“差”运算后，结果等于0，相当于没有干扰产生。

6. RS485通信接地问题/ RS485 communication grounding problem

RS485通信也需要处理接地问题：电子系统接地是很重要的，但常常被忽视。接地处理不当往往会导致电子系统不能稳定工作甚至危及系统安全。RS-422与RS-485传输网络的接地同样也是很重要的，因为接地系统不合理会影响整个网络的稳定性，尤其是在工作环境比较恶劣和传输距离较远的情况下，对于接地的要求更为严格。否则接口损坏率较高。很多情况下，连接RS-422、RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患。
