RS485型空调控制器的端口接线方法

返回列表 来源： 3377体育品牌发布日期： 2021.12.25 浏览： 1次

RS485型空调控制器作为动环监控项目的一个重要组成部分，布线的方便快捷和远距离传输是他的主要特点，因此能够广泛应用于各种复杂的动环监控项目。下面给大家详细讲解各个端口的接线方法。

RS485型空调控制器

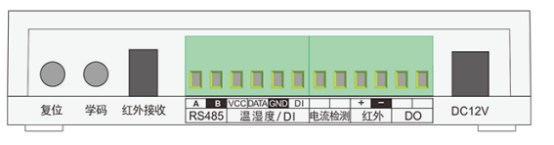

上图是3377体育AC485T空调控制器的侧面，第1台AC485T空调控制器的A端口可以连接第2台AC485T空调控制器的A端口，B端口连接B端口，这样就可以把两台空调控制器并联到2条数据线上，同时传输2台空调控制器的数据，节省安装时间和节省线材。VCC是连接温湿度的正极，DATA是温湿度的数据信号，GND是温湿度的负极，电流检测是连接感应线圈的两条线，可以不分正负极，红外+是连接红外发射器的正极，红外-是连接红外发射器的负极，DO端口用来连接报警器。DC12V是电源输入，给空调控制器供电的。

RS485型空调控制器

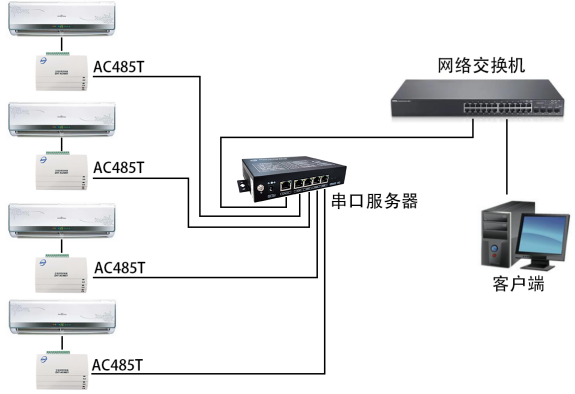

RS485型空调控制器也可以通过串口服务器进行组网，可以把多个AC485T并联，然后通过串口服务器统一采集数据，再通过网络交换机把数据传输到电脑。RS485组网是一种比较方便布线的组网方式，理论传输距离1200米，并且多台设备可以并联，安装起来省时省力，不过在实际应用中，建议把相同类型的设备并联，不同类型的设备建议不并联，以免有些设备的数据传输会遇到冲突或者互相影响的问题。

RS485型空调控制器在并联后数据的传输和设备的绑定连接需要注意的问题是给每台设备设置不同的地址，否则会造成数据的冲突和错乱。
